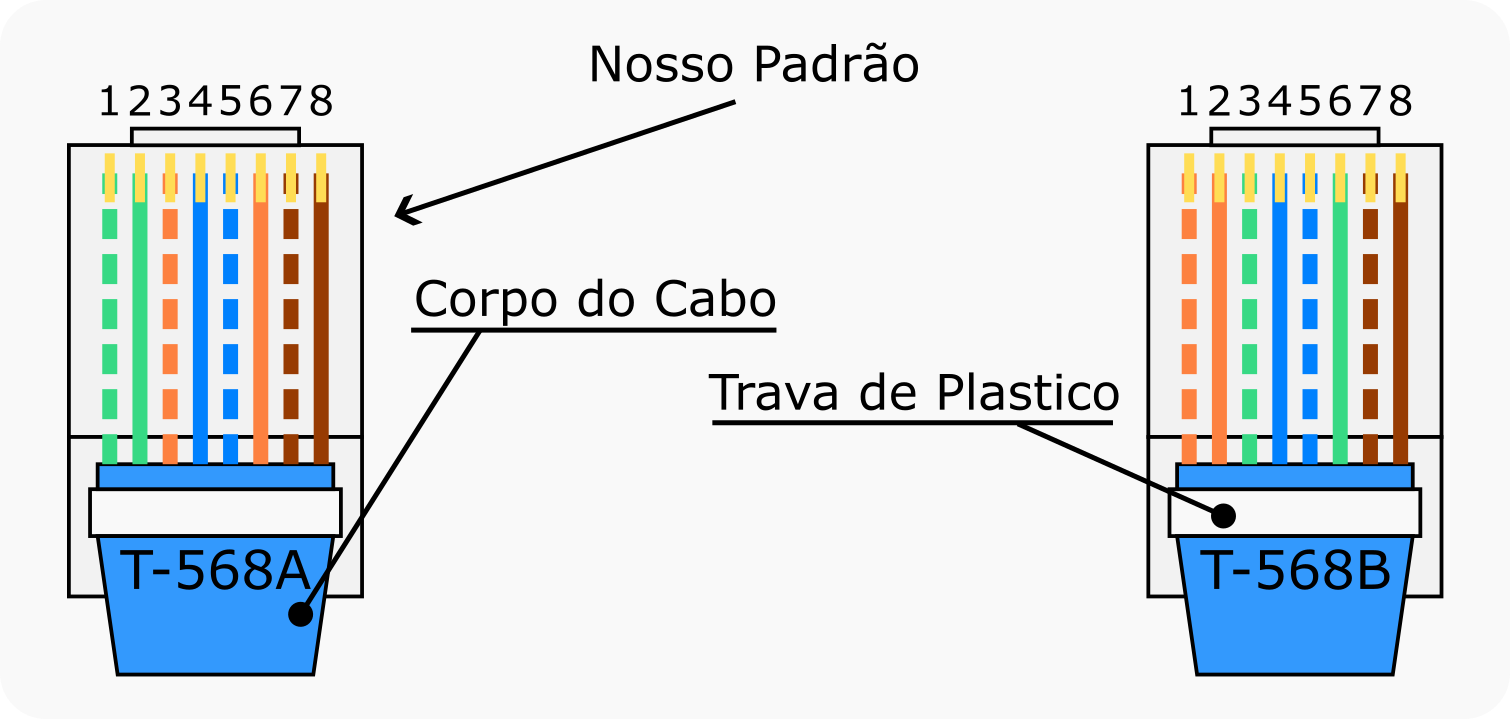

Padrão de Montagem de Cabo de Rede (RJ45): 568A e 568B

Nosso padrão de rede utiliza a norma T-568A em ambas as pontas do cabo.

Ao montar o conector, posicione-o com a trava de plástico para baixo e siga a sequência de cores da imagem, da esquerda para a direita (pino 1 ao 8).

Sequência de Cores (T-568A):

• 1. Verde e Branco
• 2. Verde
• 3. Laranja e Branco
• 4. Azul
• 5. Azul e Branco
• 6. Laranja
• 7. Marrom e Branco
• 8. Marrom

Use o mesmo padrão (T-568A) nas duas pontas para criar um cabo direto, usado para conectar PCs, roteadores e outros equipamentos.

Padrão de Montagem de Cabo de Telefonia (RJ11)

---

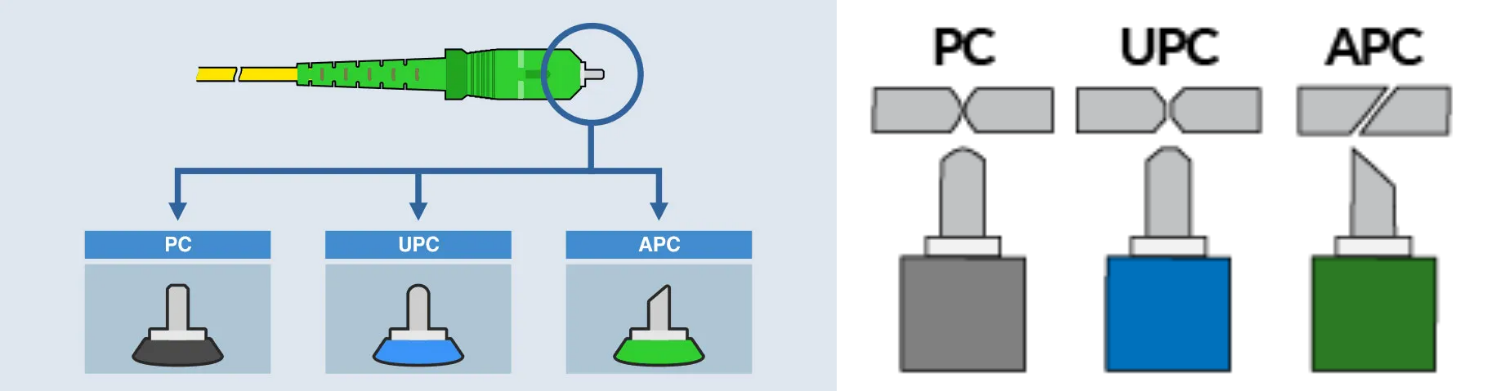

Padrões de Polimento de Conectores de Fibra Óptica (APC vs. UPC)

O polimento da ponteira (ou ferrule) do conector de fibra é o que determina como a luz se reflete de volta para a fonte (a perda de retorno). Existem dois padrões principais: UPC (Ultra Polished Connector) e APC (Angled Physical Contact).

1. Conector UPC (Ultra Polished Connector)

• Acabamento da Face: A face final da fibra é polida em um formato plano e perpendicular à fibra (0° de ângulo), mas com um polimento de alta qualidade que a deixa com uma curvatura esférica (em cúpula).
• Cor Padrão: Geralmente, os conectores UPC são de cor azul.
• Desvantagem: Embora a perda de inserção seja baixa, qualquer pequena folga no acoplamento faz com que a luz refletida (o sinal "de volta") retorne diretamente para a fonte, o que pode desestabilizar lasers de alta potência ou sistemas que exigem baixa reflexão.
• Perda de Retorno (Mínima): Tende a ser de -50dB ou melhor.

2. Conector APC (Angled Physical Contact)

• Acabamento da Face: A face final da fibra é polida em um formato angulado ou inclinado, geralmente em um ângulo de 8° (às vezes 9°), com uma curvatura esférica.
• Cor Padrão: Os conectores APC são quase sempre de cor verde.
• Vantagem Principal: Oferece uma perda de retorno significativamente melhor (menor reflexão), o que é vital para aplicações de RF, vídeo analógico e sistemas de alta potência ou com comprimentos de onda muito específicos (como GPON ou WDM).
• Perda de Retorno (Mínima): Tende a ser de -60dB ou melhor.

---

Compatibilidades com Ativos pelas Cidades:

Veja as compatibilidades de cada ativo com as cidades atendidas pela ETECC:

Peruíbe

• Huawei
• TP-Link

Itanhaém

• Huawei
• TP-Link

Mongaguá

• Huawei
• TP-Link

Praia Grande

• Huawei

Tabela de Valor dos Ativos para Gerar Custo:

Veja os valores dos ativos para gerar custo na OS:

Equipamentos De Reuso/Dano

Pagamento em até 3x no cartão de crédito

• Roteador Huawei: R$ 299,00;
• Roteador Fast: R$ 150,00;
• ONU: R$ 256,00;
• ONT Porta Giga: R$ 555,00;
• Fonte: R$ 50,00;
• Perda/dano geral: R$ 555,00;

Equipamentos Novos

Pagamento em até 10x no cartão de crédito

• Roteador Huawei WS: R$ 299,00;
• Roteador Huawei AX2: R$ 299,00;
• Roteador Huawei AX3S: R$ 299,00;
• Roteador Fast: R$ 150,00;
• ONT: R$ 699,00;
• ONU: R$ 300,00;

Equipamentos Sat – Perda

Nos casos de perda de equipamentos SAT, o valor considerado será de R$ 555,00 3x no cartão de crédito:

• Conversor: R$ 555,00;
• Gospell: R$ 555,00;
• Top Field: R$ 555,00;
• Roteador: R$ 555,00;
• Mini Node: R$ 555,00;
• ONU: R$ 555,00;

A tabela de preço deverá ser revisada a cada 3 meses!

---

Combos SAT

Informamos que, a partir de amanhã 12/06, os combos SAT cadastrados no sistema MK passarão por uma atualização de nomenclatura, visando maior padronização e facilidade na identificação dos produtos.

Os planos passarão a ser apresentados da seguinte forma:

• 📺 COMBO PERUÍBE 100MB + TV – R$ 128,00
• 📺 COMBO PERUÍBE 300MB + TV – R$ 148,00
• 📺 COMBO PERUÍBE 600MB + TV – R$ 168,00

Planos Internet Livre

A tabela deve ser revisada periódicamente ou após uma alteração nos planos!

---

Plano SMART-PRÉ

A tabela deve ser revisada periódicamente ou após uma alteração nos planos!

---

Planos CHIP - Pessoas Físicas

Planos CHIP - Empresas

A tabela deve ser revisada periódicamente ou após uma alteração nos planos!

---

Combos Pessoa Física

A tabela deve ser revisada periódicamente ou após uma alteração nos planos!

---

Combos Pessoa Jurídica

A tabela deve ser revisada periódicamente ou após uma alteração nos planos!

---

Plano Anual

Plano Anual é valido para qualquer plano a partir de 600 Megas. Seu funcionamento é o seguinte:

• Pagamento antecipado de 12 meses de internet.
• Desconto exclusivo de 10% sobre o valor total.
• Tranquilidade por um ano inteiro, sem faturas mensais.

Formas de Pagamento:

• Cartão De Crédito - Possibilidade de parcelamento (taxa da maquina) ou pagamento à vista (10% de desconto).
• PIX - Confirmação instantânea e praticidade digital. Ideal para quem busca agilidade e segurança na transação.
• Boleto Bancário - Opção tradicional para pagamento em qualquer rede bancária, aplicativos ou casas lotéricas.

A tabela deve ser revisada periódicamente ou após uma alteração nos planos!

---
